Bakit Nangangailangan ang Mga Bahagi ng Semiconductor Ceramic ng Mataas na Gastos na Paglilinis Pagkatapos ng Machining

Kahit na ang semiconductor precision ceramic na bahagi (gaya ng Aluminum Oxide (Al₂O₃), Silicon Nitride (Si₃N₄), at Silicon Carbide (SiC)) ay nakakamit ng mala-mirror na finish pagkatapos ng precision machining, hindi sila maaaring direktang i-deploy sa core wafer fabrication equipment (hal., Etchers, CVD system).

Sa halip, dapat silang sumailalim sa isang hindi kapani-paniwalang kumplikado at magastos na ultra-clean na proseso ng paglilinis. Ang pangangailangang ito ay hinihimok hindi lamang ng patakarang "zero-tolerance" ng industriya ng semiconductor para sa kontaminasyon ng wafer kundi pati na rin ng mga natatanging katangian ng microstructural—ibig sabihin, ang malutong na kalikasan at likas na porosity—ng mga advanced na ceramics. Ang artikulong ito ay nagbibigay ng malalim na pagsisid sa mga pangunahing sanhi at teknikal na mga hadlang sa likod ng mataas na halaga ng paglilinis ng semiconductor na ceramic.

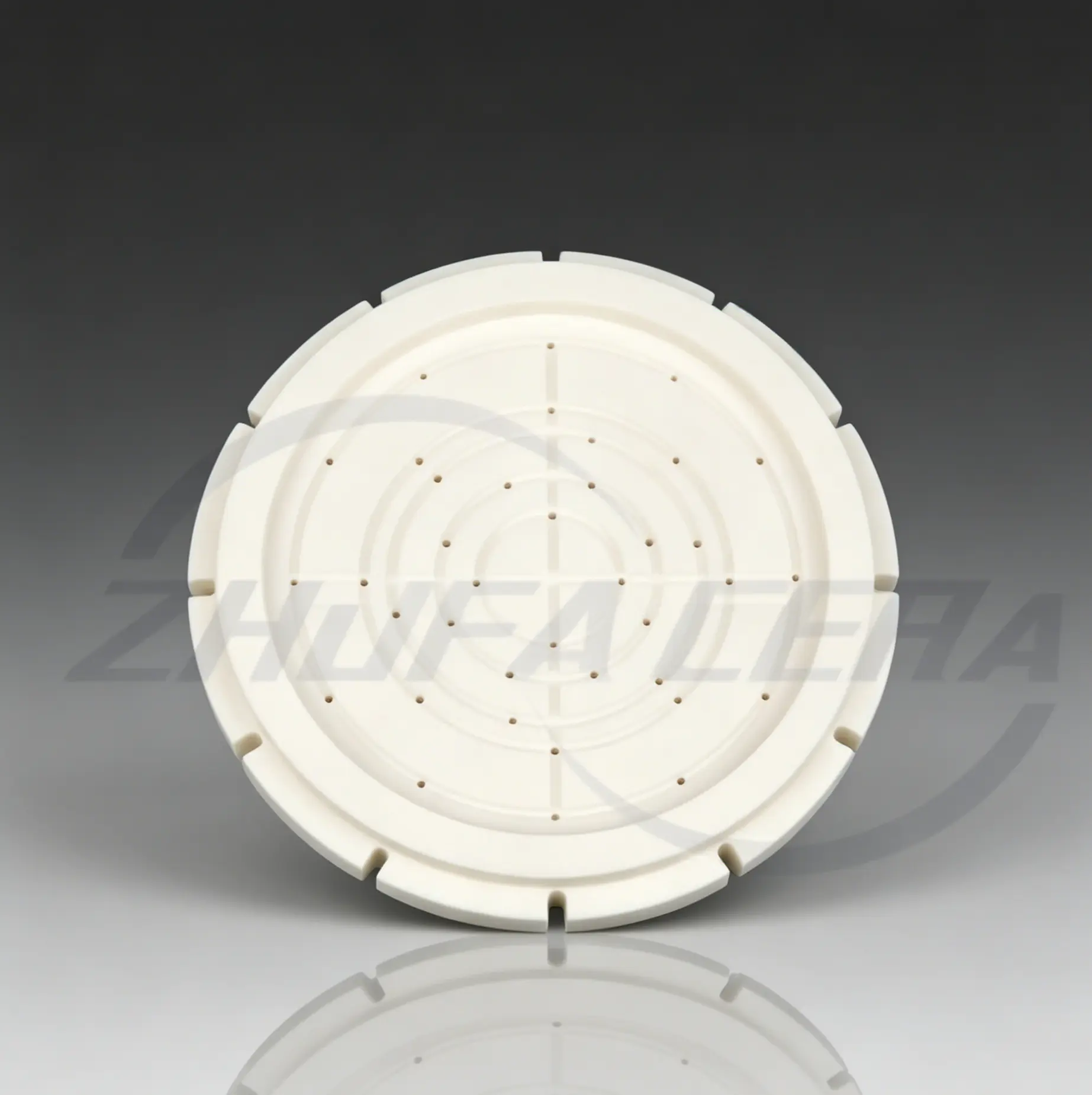

Kinatawan ng Semiconductor Ceramic Components

1. Ang Banta ng "Microscopic Residues"

Sa advanced na node wafer fabrication (hal., 3nm, 5nm), kahit na ang sub-nanometer na pisikal o kemikal na kontaminasyon ay maaaring humantong sa sakuna na pagkawala ng ani. Ang mga karaniwang proseso ng machining—gaya ng pag-ikot, paggiling, paggiling, at pag-polish—ay nag-iiwan ng tatlong pangunahing uri ng mga kritikal na kontaminant sa ibabaw ng ceramic:

• Mga Transition Metal Ion (Ang Pinaka Fatal): Ang pagsusuot mula sa mga tool sa paggupit ng carbide at pakikipag-ugnay sa mga fixture ay nagpapakilala ng mga metal ions tulad ng Copper (Cu), Iron (Fe), Chromium (Cr), at Nickel (Ni). Kung ang mga ions na ito ay nag-volatilize sa loob ng vacuum chamber at nagkakalat sa silicon substrate, pinapababa nila ang electrical performance ng mga semiconductor device, na nagiging sanhi ng matinding leakage currents o dielectric breakdown.
• Kemikal at Organikong Katamtamang Labi: Ang mga machining fluid, polishing pastes, rust-preventative oil, at coolant ay nag-iiwan ng mga kumplikadong macromolecular organics. Kapag na-expose sa high-vacuum, high-intensity plasma environment ng isang process chamber, ang mga organikong ito ay sumasailalim sa mabilis na outgassing. Sinisira nito ang mga antas ng vacuum ng silid at na-cross-contaminate ang buong kapaligiran sa pagpoproseso ng wafer.
• Mga Sub-Micron Particulate: Ang mga pinong ceramic debris at micro-powder ay natural na nabuo sa panahon ng machining. Kahit na ang isang 0.1-micron (µm) na particle na nahuhulog sa ibabaw ng wafer ay maaaring humarang sa tumpak na photolithographic circuitry, na lumilikha ng nakamamatay na optical shadow o electrical shorts.

2. Mga Katangian ng Materyal: Porosity at Brittle Micro-Cracking

Hindi tulad ng mga tradisyunal na metal, ang mga advanced na ceramics ay nagtataglay ng mga intrinsic na microstructural na katangian na ginagawang mas madaling mahuli ang mga kontaminant.

Micro-Porosity at Capillary Action

Kahit na may high-density na Isostatic Pressing (CIP) o Hot Pressing (HP) na sintering, ang mga micro-void ay hindi maiiwasang mananatili sa mga hangganan at ibabaw ng ceramic na butil. Sa ilalim ng mataas na presyon ng mechanical machining, ang pagputol ng mga likido at langis ay itinutulak nang malalim sa mga micro-pores na ito sa pamamagitan ng matinding pwersa ng capillary. Ang tradisyonal na pagbabanlaw sa ibabaw ay nag-aalis lamang ng mababaw na dumi; Ang mga kontaminant na nakulong sa kalaliman ng mga pores ay patuloy na lalabas sa ibang pagkakataon sa ilalim ng high-vacuum, mataas na temperatura na mga operasyon ng tool.

Stress sa Machining at Micro-Cracks

Dahil sa matinding tigas at brittleness ng mga industrial ceramics, ang mekanikal na pag-alis ng materyal (lalo na ang paggiling at pag-polish) ay umaasa sa micro-fracture. Nag-iiwan ito ng network ng sub-micron, subsurface micro-cracks. Ang mga micro-crack na ito ay nagsisilbing mainam na mga bulsa para sa pagkuha ng maliliit na particulate. Higit pa rito, sa panahon ng mabilis na thermal cycling ng pagpoproseso ng semiconductor, ang mga bitak na ito ay lumalawak at kumukunot, na kumikilos tulad ng isang "bellows" na patuloy na naglalabas ng mga na-trap na impurity ions sa silid.

3. Mga Gastos: Pagsira sa Proseso at Mga Hadlang sa Ekonomiya

Ang paglilinis ng antas ng semiconductor ay nagbibigay-katwiran sa mataas na gastos nito sa pamamagitan ng kumbinasyon ng sobrang dalisay na pagkonsumo ng kemikal, mahigpit na kontrol sa kapaligiran, at metrology na masinsinan sa kapital.

Konklusyon at Commercial Value

Kung susubukan ng isang tagagawa na i-bypass o i-cut ang mga sulok sa proseso ng paglilinis na ito na may mataas na halaga, ang isang mukhang malinis na ceramic na bahagi ay magsisilbing isang talamak na pinagmumulan ng kontaminasyon kapag na-install sa loob ng isang multi-milyong dolyar na silid ng proseso. Ang resultang kontaminasyon ay maaaring agad na mag-scrap ng isang buong batch ng mataas na halaga na 12-pulgada na mga wafer, na nagkakahalaga ng daan-daang libong dolyar.

Samakatuwid, ang ultra-clean na paglilinis ng high-cost semiconductor ay hindi isang opsyonal na post-processing cosmetic step—ito ay isang kritikal, hindi mapag-usapan. patakaran sa seguro sa pagbabawas ng panganib at kalidad sa loob ng mahigpit na semiconductor supply chain.
