A ceramic substrate ay isang manipis at matibay na plato na ginawa mula sa mga advanced na ceramic na materyales — gaya ng alumina, aluminum nitride, o beryllium oxide — na ginagamit bilang foundational layer sa electronic packaging, power modules, at circuit assemblies. Mahalaga ito dahil pinagsasama nito ang pambihirang thermal conductivity , electrical insulation, at mechanical stability sa mga paraan na hindi maaaring tumugma sa tradisyonal na polymer o metal substrate, na ginagawa itong kailangang-kailangan sa buong industriya ng EV, 5G, aerospace, at medikal.

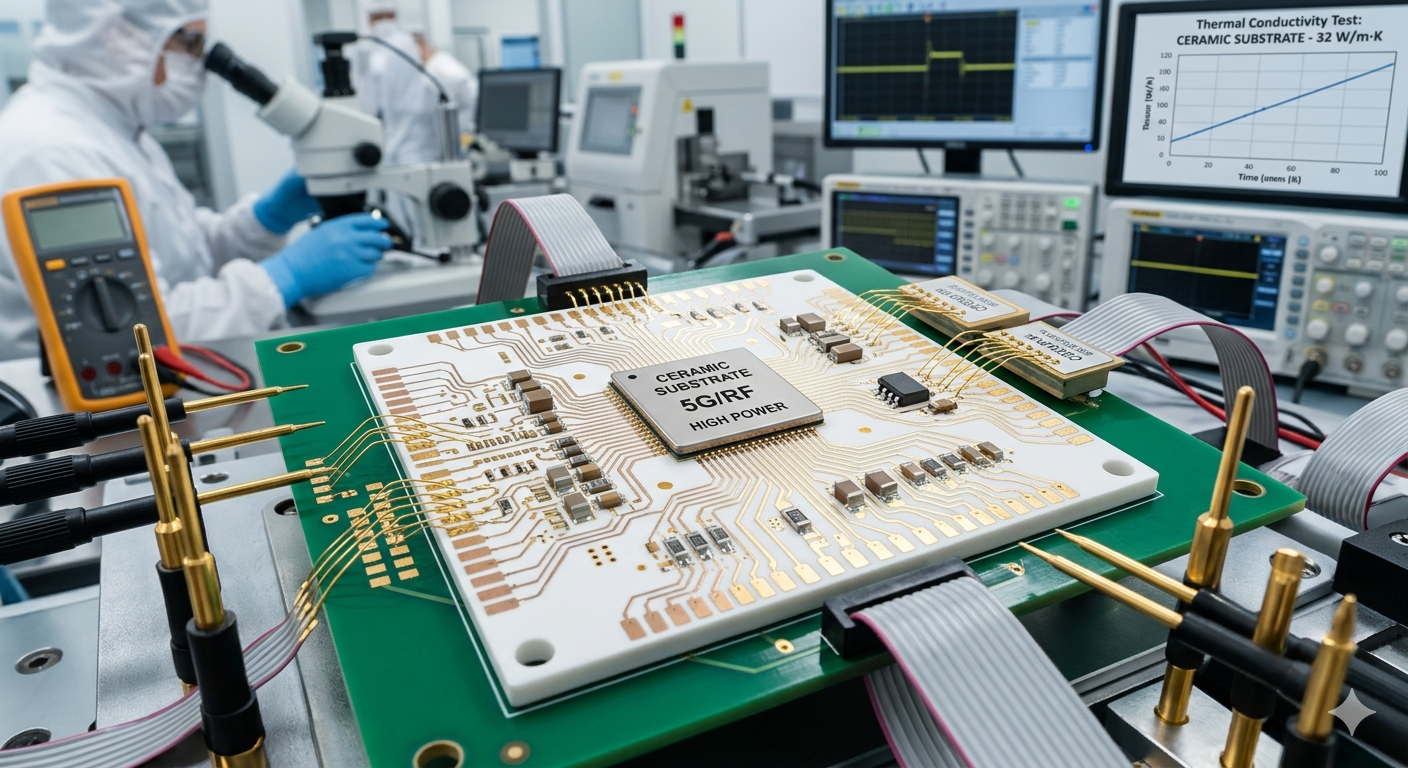

Ano ang isang Ceramic Substrate? Isang Malinaw na Kahulugan
A ceramic substrate nagsisilbing parehong mekanikal na suporta at isang thermal/electrical interface sa mataas na pagganap na mga electronic system. Hindi tulad ng mga naka-print na circuit board (PCB) na ginawa mula sa epoxy-glass composites, ang mga ceramic na substrate ay sintered mula sa inorganic, non-metallic compound, na nagbibigay sa kanila ng superior performance sa matinding temperatura at sa ilalim ng high-power na kondisyon.
Ang terminong "substrate" sa electronics ay tumutukoy sa batayang materyal na kung saan ang iba pang mga bahagi - transistors, capacitors, resistors, metal traces - ay idineposito o bonded. Sa mga ceramic na substrate, ang base layer na ito mismo ay nagiging kritikal na bahagi ng engineering sa halip na isang passive carrier.
Ang pandaigdigang merkado ng ceramic substrate ay tinatayang humigit-kumulang USD 8.7 bilyon noong 2023 at inaasahang maabot USD 16.4 bilyon pagdating ng 2032 , na hinimok ng sumasabog na paglaki ng mga de-kuryenteng sasakyan, 5G base station, at power semiconductors.
Mga Pangunahing Uri ng Mga Ceramic Substrate: Aling Materyal ang Akma sa Iyong Aplikasyon?
Ang pinakakaraniwang ginagamit na ceramic substrate na materyales ay nag-aalok ng bawat isa ng mga natatanging trade-off sa pagitan ng gastos, thermal performance, at mekanikal na katangian. Ang pagpili ng tamang uri ay mahalaga sa pagiging maaasahan at mahabang buhay ng system.
1. Alumina (Al₂O₃) Ceramic Substrate
Ang alumina ay ang pinaka-tinatanggap na ginagamit na ceramic substrate material , accounting para sa higit sa 60% ng pandaigdigang dami ng produksyon. Na may thermal conductivity ng 20–35 W/m·K , binabalanse nito ang performance at affordability. Ang mga antas ng kadalisayan ay mula 96% hanggang 99.6%, na may mas mataas na kadalisayan na naghahatid ng mas mahusay na mga katangian ng dielectric. Ito ay malawakang ginagamit sa consumer electronics, automotive sensors, at LED modules.
2. Aluminum Nitride (AlN) Ceramic Substrate
Ang AlN ceramic substrates ay nag-aalok ng pinakamataas na thermal conductivity kabilang sa mga pangunahing opsyon, pag-abot 170–230 W/m·K — halos 10x na alumina. Ginagawa nitong perpekto ang mga ito para sa mga high-power na laser diode, IGBT module sa mga de-kuryenteng sasakyan, at RF power amplifier sa 5G na imprastraktura. Ang trade-off ay makabuluhang mas mataas na gastos sa pagmamanupaktura kumpara sa alumina.
3. Silicon Nitride (Si₃N₄) Ceramic Substrate
Ang mga substrate ng silicone nitride ay mahusay sa mechanical toughness at fracture resistance , na ginagawang mas pinili ang mga ito para sa mga automotive power module na napapailalim sa thermal cycling. Na may thermal conductivity ng 70–90 W/m·K at isang flexural strength na lumalampas 700 MPa , Nahihigitan ng Si₃N₄ ang AlN sa mga vibration-heavy environment gaya ng EV drivetrains at industrial inverters.
4. Beryllium Oxide (BeO) Ceramic Substrate
Ang mga substrate ng BeO ay nagbibigay ng pambihirang thermal conductivity na 250–300 W/m·K , ang pinakamataas sa anumang oxide ceramic. Gayunpaman, ang beryllium oxide powder ay nakakalason, na ginagawang mapanganib ang pagmamanupaktura at mahigpit na kinokontrol ang paggamit nito. Pangunahing matatagpuan ang BeO sa mga military radar system, aerospace avionics, at high-power travelling-wave tube amplifier.
Paghahambing ng Materyal ng Ceramic Substrate
| materyal | Thermal Conductivity (W/m·K) | Flexural Strength (MPa) | Kamag-anak na Gastos | Pangunahing Aplikasyon |
| Alumina (Al₂O₃) | 20–35 | 300–400 | Mababa | Consumer electronics, LEDs, sensors |
| Aluminum Nitride (AlN) | 170–230 | 300–350 | Mataas | EV power modules, 5G, laser diodes |
| Silicon Nitride (Si₃N₄) | 70–90 | 700–900 | Katamtaman-Mataas | Automotive inverters, traction drives |
| Beryllium Oxide (BeO) | 250–300 | 200–250 | Napakataas | Military radar, aerospace, TWTAs |
Caption: Paghahambing ng apat na pangunahing ceramic substrate na materyales sa pamamagitan ng thermal performance, mekanikal na lakas, gastos, at tipikal na end-use na application.
Paano Ginagawa ang Mga Ceramic Substrate?
Ang mga ceramic substrate ay ginawa sa pamamagitan ng isang multi-step na proseso ng sintering na nagpapalit ng hilaw na pulbos sa siksik, tumpak na sukat na mga plato. Ang pag-unawa sa daloy ng pagmamanupaktura ay nakakatulong sa mga inhinyero na tukuyin nang tama ang mga pagpapaubaya at pagtatapos sa ibabaw.
Hakbang 1 – Paghahanda at Paghahalo ng Powder
Ang high-purity na ceramic powder ay pinaghalo sa mga organic na binder, plasticizer, at solvents upang lumikha ng slurry. Ang kontrol sa kadalisayan sa yugtong ito ay direktang nakakaimpluwensya sa dielectric na pare-pareho at thermal conductivity ng natapos na substrate.
Hakbang 2 – Tape Casting o Dry Pressing
Ang slurry ay inihagis sa manipis na mga sheet (tape casting, para sa multilayer substrates) o uniaxially na pinindot sa berdeng mga compact. Ang tape casting ay gumagawa ng mga layer na kasingnipis 0.1 mm , pinapagana ang mga istrukturang multilayer ng LTCC (Mababa Temperature Co-fired Ceramic) na ginagamit sa mga RF module.
Hakbang 3 – Debinding at Sintering
Ang berdeng katawan ay pinainit sa 1,600–1,800°C sa mga kinokontrol na atmospheres (nitrogen para sa AlN upang maiwasan ang oksihenasyon) upang masunog ang mga organikong binder at pakapalin ang mga ceramic na butil. Tinutukoy ng hakbang na ito ang panghuling porosity, density, at dimensional na katumpakan.
Hakbang 4 - Metallization
Ang mga conductive traces ay inilalapat gamit ang isa sa tatlong pangunahing pamamaraan: DBC (Direct Bonded Copper) , AMB (Active Metal Brazing) , o pag-print ng makapal na pelikula na may mga silver/platinum paste. Nangibabaw ang DBC sa power electronics dahil direktang nagbubuklod ito ng tanso sa ceramic sa eutectic na temperatura (~1,065°C), na lumilikha ng isang matatag na metallurgical joint na walang mga adhesive.
Ceramic Substrate vs. Iba pang Uri ng Substrate: Isang Direktang Paghahambing
Ang mga ceramic substrate ay higit na mahusay sa FR4 PCB at metal-core PCB sa mataas na densidad ng kapangyarihan , bagama't nagdadala sila ng mas mataas na halaga ng yunit. Ang tamang substrate ay depende sa operating temperature, power dissipation, at mga kinakailangan sa pagiging maaasahan.
| Ari-arian | Ceramic Substrate | FR4 PCB | Metal-Core PCB (MCPCB) |
| Thermal Conductivity (W/m·K) | 20–230 | 0.3–0.5 | 1–3 |
| Max Operating Temp (°C) | 350–900 | 130–150 | 140–160 |
| Dielectric Constant (sa 1 MHz) | 8–10 (Al₂O₃) | 4.0–4.7 | ~4.5 |
| CTE (ppm/°C) | 4–7 | 14–17 | 16–20 |
| Kamag-anak na Gastos ng Materyal | Mataas | Mababa | Katamtaman |
| Hermetic Sealing | Oo | Hindi | Hindi |
Caption: Head-to-head na paghahambing ng mga ceramic substrate laban sa mga FR4 PCB at metal-core PCB sa mga pangunahing parameter ng thermal, elektrikal, at gastos.
Saan Ginagamit ang Mga Ceramic Substrate? Mga Pangunahing Aplikasyon sa Industriya
Ang mga ceramic substrate ay inilalagay saanman ang densidad ng kapangyarihan, pagiging maaasahan, at mga sukdulan ng temperatura ay nag-aalis ng mga alternatibong polimer. Mula sa sistema ng pamamahala ng baterya sa isang EV hanggang sa transceiver sa loob ng isang satellite, lumilitaw ang mga ceramic substrate sa isang kahanga-hangang lawak ng mga industriya.
- Mga Sasakyang De-kuryente (EV): Ang mga substrate ng AlN at Si₃N₄ sa IGBT/SiC power modules ay namamahala sa mga pagkawala ng switching ng inverter at makatiis ng 150,000 thermal cycle sa buong buhay ng sasakyan. Ang isang karaniwang EV traction inverter ay naglalaman ng 6–12 ceramic substrate-based power modules.
- 5G Telecommunications: Ang LTCC multilayer ceramic substrates ay nagbibigay-daan sa miniaturized RF front-end modules (FEMs) na gumagana sa millimeter-wave frequency (24–100 GHz) na may mababang signal loss at stable na dielectric properties.
- Industrial Power Electronics: Ang mga high-power na motor drive at solar inverters ay umaasa sa DBC ceramic substrates upang patuloy na mawala ang daan-daang watts bawat module.
- Aerospace at Depensa: Ang mga substrate ng BeO at AlN ay nakatiis sa -55°C hanggang 200°C na pagbibisikleta sa avionics, missile guidance electronics, at phased-array radar system.
- Mga Medical Device: Ang mga biocompatible na alumina substrate ay ginagamit sa mga implantable defibrillator at hearing aid kung saan ang hermeticity at pangmatagalang katatagan ay hindi napag-uusapan.
- Mga High-Power LED: Pinapalitan ng mga alumina ceramic substrate ang FR4 sa mga high-luminance na LED array para sa stadium lighting at horticultural grow lights, na nagpapagana sa mga temperatura ng junction sa ibaba 85°C sa 5W bawat LED.
DBC vs. AMB Ceramic Substrates: Pag-unawa sa Pagkakaiba ng Metallization
Ang DBC (Direct Bonded Copper) at AMB (Active Metal Brazing) ay kumakatawan sa dalawang pangunahing magkaibang diskarte sa pagbubuklod ng tanso sa ceramic , bawat isa ay may natatanging lakas para sa partikular na density ng kuryente at mga kinakailangan sa thermal cycling.
Sa DBC, ang copper foil ay nakagapos sa alumina o AlN sa ~1,065°C sa pamamagitan ng isang copper-oxygen eutectic. Gumagawa ito ng napakanipis na interface ng bono (mahalaga sa zero adhesive layer), na nagbubunga ng mahusay na thermal performance. Ang DBC sa AlN ay maaaring magdala ng mga kasalukuyang densidad sa itaas 200 A/cm² .
Gumagamit ang AMB ng mga aktibong braze na haluang metal (karaniwang pilak-tanso-titanium) para i-bonding ang tanso sa Si₃N₄ sa 800–900°C. Ang titanium ay may kemikal na reaksyon sa ibabaw ng ceramic, na nagbibigay-daan sa pagbubuklod ng tanso sa nitride ceramics na hindi maaaring iproseso ng DBC. Ang mga substrate ng AMB sa Si₃N₄ ay nagpapakita ng mahusay na pagiging maaasahan ng power cycling — tapos na 300,000 cycle sa ΔT = 100 K — ginagawa silang pamantayan sa industriya para sa mga automotive traction inverters.
Mga Umuusbong na Trend sa Ceramic Substrate Technology
Tatlong umuusbong na uso ang muling hinuhubog ang disenyo ng ceramic substrate : ang paglipat sa wide-bandgap semiconductors, 3D embedded packaging, at sustainability-driven na pagmamanupaktura.
Wide-Bandgap Semiconductor (SiC at GaN)
Ang mga SiC MOSFET at GaN HEMT ay lumipat sa mga frequency ng 100 kHz–1 MHz , na bumubuo ng mga heat flux na higit sa 500 W/cm². Itinutulak nito ang mga kinakailangan sa thermal management na lampas sa kung ano ang kayang hawakan ng tradisyonal na mga substrate ng alumina, na nagtutulak ng mabilis na pag-aampon ng AlN at Si₃N₄ ceramic substrates sa susunod na henerasyong mga power module.
3D Heterogenous Integration
Pinapagana na ngayon ng LTCC multilayer ceramic substrates ang 3D integration ng mga passive components (capacitors, inductors, filters) nang direkta sa loob ng substrate layers, na binabawasan ang bilang ng component ng hanggang sa 40% at lumiliit na module footprint — kritikal para sa mga susunod na henerasyong phased-array antenna at automotive radar.
Mga Proseso ng Green Manufacturing
Ang mga diskarte sa sintering na tinulungan ng presyon tulad ng spark plasma sintering (SPS) ay nagpapababa ng mga temperatura ng densification sa pamamagitan ng 200–300°C at oras ng pagpoproseso mula oras hanggang minuto, pinuputol ang pagkonsumo ng enerhiya sa produksyon ng substrate ng AlN ng tinatayang 35%.
Mga Madalas Itanong Tungkol sa Mga Ceramic Substrate
Q1: Ano ang pagkakaiba sa pagitan ng isang ceramic substrate at isang ceramic PCB?
Ang ceramic PCB ay isang tapos na circuit board na binuo sa isang ceramic substrate. Ang ceramic substrate mismo ay ang hubad na base material - ang matibay na ceramic plate - habang ang isang ceramic PCB ay may kasamang metallized na mga bakas, vias, at surface finish na handa para sa pag-mount ng bahagi. Gumagamit ang lahat ng ceramic PCB ng mga ceramic substrate, ngunit hindi lahat ng ceramic substrate ay nagiging PCB (ang ilan ay ginagamit lamang bilang heat spreader o mechanical support).
Q2: Maaari bang gamitin ang mga ceramic substrate sa mga proseso ng paghihinang na walang lead?
Oo. Ang mga ceramic substrates na may nickel/gold (ENIG) o nickel/silver surface finishes ay ganap na tugma sa SAC (tin-silver-copper) lead-free solder alloys. Ang thermal mass at CTE ng ceramic ay dapat isama sa reflow profiling upang maiwasan ang pag-crack sa panahon ng mabilis na thermal ramp-up. Ang karaniwang ligtas na ramp rate ay 2–3°C bawat segundo para sa mga substrate ng alumina.
Q3: Bakit ang mga ceramic substrate ay may mas mahusay na CTE na tumutugma sa silikon kaysa sa FR4?
Ang Silicon ay may CTE na ~2.6 ppm/°C. Ang CTE ng Alumina ay ~6–7 ppm/°C, at ang AlN ay ~4.5 ppm/°C — parehong mas malapit sa silikon kaysa sa 14–17 ppm/°C ng FR4. Ang pagbawas ng mismatch na ito ay nagpapaliit ng solder joint at die-attach na pagkapagod sa panahon ng thermal cycling, na direktang nagpapahaba sa operational lifetime ng mga power semiconductor packages mula sa libo-libo hanggang sa daan-daang libong cycle.
Q4: Gaano kakapal ang mga tipikal na ceramic substrates?
Ang mga karaniwang kapal ay mula sa 0.25 mm hanggang 1.0 mm para sa karamihan ng mga power electronics application. Ang mga manipis na substrate (0.25–0.38 mm) ay nagpapababa ng thermal resistance ngunit mas marupok. Ang mga high-power na substrate ng DBC ay karaniwang 0.63 mm hanggang 1.0 mm ang kapal. Ang LTCC multilayer substrates para sa mga RF application ay maaaring mula sa 0.1 mm bawat tape layer hanggang ilang millimeters ang kabuuang taas ng stack.
Q5: Anong mga opsyon sa surface finish ang available para sa mga ceramic substrates?
Kasama sa mga karaniwang metallization surface finish ang: bare copper (para sa agarang die-attach o paghihinang), Ni/Au (ENIG — pinakakaraniwan para sa wire bonding compatibility), Ni/Ag (para sa paghihinang na walang lead), at silver o platinum-based na makapal na pelikula para sa mga network ng resistor. Ang pagpili ay depende sa paraan ng pagbubuklod (wire bonding, flip-chip, paghihinang) at mga kinakailangan sa hermeticity.
Konklusyon: Tama ba ang isang Ceramic Substrate para sa Iyong Aplikasyon?
Ang isang ceramic substrate ay ang tamang pagpipilian kapag ang thermal performance, pangmatagalang pagiging maaasahan, at operating temperatura ay lumampas sa mga kakayahan ng mga alternatibong polymer. Kung ang iyong aplikasyon ay nagsasangkot ng mga densidad ng kuryente na higit sa 50 W/cm², ang mga temperatura ng pagpapatakbo na lampas sa 150°C, o higit sa 10,000 thermal cycle sa buong buhay nito, ang isang ceramic substrate — alumina man, AlN, o Si₃N₄ — ay maghahatid ng pagiging maaasahan na hindi kaya ng mga istrukturang FR4 o MCPCB.
Ang susi ay pagpili ng materyal: gumamit ng alumina para sa cost-sensitive, moderate-power na mga aplikasyon; AlN para sa maximum na thermal dissipation; Si₃N₄ para sa vibration at power cycling durability; at BeO lamang kung saan pinahihintulutan ng mga regulasyon at walang alternatibong umiiral. Sa pagbilis ng power electronics market sa pamamagitan ng EV adoption at 5G rollout, ceramic substrates lalago lamang ang higit na sentro sa modernong electronics engineering.
Ang mga inhinyero na tumutukoy sa mga substrate ay dapat humiling ng mga materyal na datasheet para sa thermal conductivity, CTE, at flexural strength, at patunayan ang mga opsyon sa metallization laban sa kanilang mga proseso ng paghihinang at pagbubuklod. Ang pagsubok ng prototype sa inaasahang saklaw ng thermal cycle ay nananatiling nag-iisang pinaka-maaasahang predictor ng pagganap ng field.
