Paano pagbutihin ang pagkamagaspang sa ibabaw ng wafer carrier sa pamamagitan ng proseso ng paggiling ng ceramic mirror?

2026-07-25

Sa semiconductor manufacturing at precision processing supply chain, ang wafer carrier ay ang pangunahing bahagi ng pagsuporta, at ang kalidad ng ibabaw nito ay direktang tinutukoy ang katumpakan ng pagbubuklod ng wafer, ang vacuum adsorption flatness, at ang kabuuang ani ng proseso. Para sa pagbili ng mga gumagawa ng desisyon at mga inhinyero sa loob at labas ng bansa na responsable para sa mga kagamitang semiconductor, photolithography o etching modules, na naghahanap ng kakayahang maghatid nang matatag sa nanometer-level surface finish (tulad ng Ra ≤ 0.02 μm ) mga supplier ang susi sa pagtiyak ng high-end na pagganap ng kagamitan.

Kung ito man ay high-purity alumina, silicon carbide o silicon nitride, ang mga advanced na ceramics ay may “ Matigas, malutong at mahirap iproseso ” tipikal na katangian. Ang tradisyunal na mekanikal na paggiling ay madaling humantong sa mga micro-crack sa ibabaw, pag-chip sa gilid at pinsala sa ilalim ng ibabaw, na kadalasang nagiging pinagmumulan ng polusyon ng butil sa mga malinis na silid. Upang matugunan ang mahigpit na pamantayan ng integridad ng ibabaw ng mga customer ng semiconductor, ang mga nangungunang tagagawa ng ceramic ay inilunsad “ Ductile domain (plastic) grinding ” at mga kaugnay na advanced na teknolohiya.

1. Napagtatanto ang ductile domain grinding at composite auxiliary technology

Upang makamit ang mga epekto sa antas ng salamin habang tinitiyak ang lakas ng istruktura, pangunahing ginagamit ng pagtatapos ng pagpoproseso ang sumusunod na dalawang pambihirang teknolohiya, na mahalagang mga tagapagpahiwatig din para sa pagkuha upang suriin ang teknolohikal na kapanahunan ng mga supplier:

Gumawa ng isa ELID Online na electrolytic sharpening grinding: Gumamit ng metal-bonded (tulad ng cast iron o bronze base) diamond grinding wheel, at gumamit ng espesyal na electrolytic device para magsagawa ng real-time, micro-electrolytic sharpening ng grinding wheel sa panahon ng proseso ng paggiling. Ang electrolysis ay patuloy na natutunaw ang ibabaw na metal bond, na nagpapahintulot sa pinong brilyante na abrasive na butil na manatiling matalas at nakalantad, na iniiwasan ang pagdurog at pagkabasag dulot ng passivation ng grinding wheel.
Craft dalawa Ultrasonic vibration-assisted grinding: Ipasok ang high-frequency, micro-amplitude na mechanical vibration sa grinding wheel o workpiece system, na nagiging sanhi ng mga abrasive na particle na magdulot ng panaka-nakang panginginig ng boses sa ceramic surface. “ epekto - Micro cutting ” katayuan. Ito ay makabuluhang binabawasan ang puwersa ng pagputol at agarang frictional heat, at ganap na pinipigilan ang macroscopic spalling at gilid ng mga butil.

2. Mahigpit na screening at dressing ng mga nakakagiling na gulong at abrasive

Ang katumpakan ng tool sa paggiling ay direktang nagmamapa at tinutukoy ang panghuling micromorphology ng workpiece:

Mga micro abrasive at precision dressing: Sa fine grinding stage, isang diamond grinding wheel na may mas pinong laki ng butil (tulad ng W5 至 W10 kahit na mas pinong butil), at ang grinding wheel circular runout ay kinokontrol sa loob 1 μm sa loob, iwasan Ang maliliit na beats ay nag-iiwan ng mga marka ng spiral machining sa ceramic surface.
Multi-pass composite buli na koneksyon: Karaniwang nangangailangan ng micron ang paggiling ng salamin / Ginagamit ang nano-scale diamond abrasive paste para sa step-by-step na transition polishing upang ganap na maalis ang mga microscopic na bitak at matugunan ang mga kinakailangan sa pagsasama ng mga malinis na silid na walang polusyon.

Tatlo. Pinakamahusay na kontrol sa mga parameter ng paggalaw ng paggiling at mga sistema ng tool sa makina

Micron depth ng cut at mababang feed rate: Mahigpit na kontrolin ang lalim ng isang hiwa hanggang sa antas ng sub-micron ( 0.5 ~ 2 μm/pass ), pinipilit ang materyal na sumailalim sa microscopic plastic rheology kaysa sa disintegration, at kasabay nito, kasama ang mababang bilis ng feed, iniiwasan ang mga micro-vibration mark na dulot ng agarang pagbabagu-bago ng cutting force.
Ultra-high rigidity machine tool at environment friendly na paglamig: Ang mga ultra-precision surface grinder na gumagamit ng high-damping materials (gaya ng granite o high-strength cast iron bed), na sinamahan ng high-flow, high-pressure precision coolant, ay maaaring maghugas ng pinong nakakagiling na mga labi sa isang napapanahong paraan upang maiwasan ang pangalawang mga gasgas, na tinitiyak na ang bawat carrier plate na inihatid sa bumibili ay may halos perpektong kalinisan at kinis.

Apat. Karaniwang pagbabahagi ng produkto

Sa advanced na proseso ng semiconductor na kagamitan, bilang karagdagan sa wafer carrier, maraming mga pangunahing bahagi ng pagganap ang lubos na umaasa sa teknolohiya ng paggiling ng salamin upang masira ang mga limitasyon ng pisikal na pagganap. Ang sumusunod ay isang malalim na pagsusuri ng mga katangian ng engineering, pagpili ng materyal at mga pangunahing tagapagpahiwatig ng pagproseso ng salamin ng apat na uri ng mga high-tech na barrier na ceramic na bahagi ng istruktura:

1. Semiconductor electrostatic chuck ( ESC ) Ceramic dielectric layer at carrier substrate

Mga pangunahing materyales: 99.9% High purity alumina o sintered silicon carbide.

Mga pangunahing teknikal na tagapagpahiwatig: pagkamagaspang sa ibabaw Ra ≤ 0.015 μm , pagiging patag ≤ 3 μm (buong format), paralelismo < 5 μm 。

Teknikal na halaga at pangangailangan ng paggiling ng salamin: Ang electrostatic chuck ay kailangang gumamit ng Coulomb force o Johnson force kapag nagtatrabaho. - Rabe ック( J-R ) epekto ay malakas na sumisipsip ng mga manipis na silikon. Kung mayroong microscopic roughness o microcracks sa load-bearing surface, madaling maging sanhi ng lokal na air gap micro-discharge sa ilalim ng mataas na boltahe ng ilang libong volts, at sa gayon ay masira ang dielectric layer at masira ang wafer. Pass ELID Ang pinagsama-samang proseso ng ultra-precision mirror grinding at chemical machine polishing ay maaaring ganap na maalis ang pinsala sa ilalim ng ibabaw at matiyak ang pagkakapareho ng heat conduction sa likod at ang pagiging maaasahan ng high-voltage insulation.

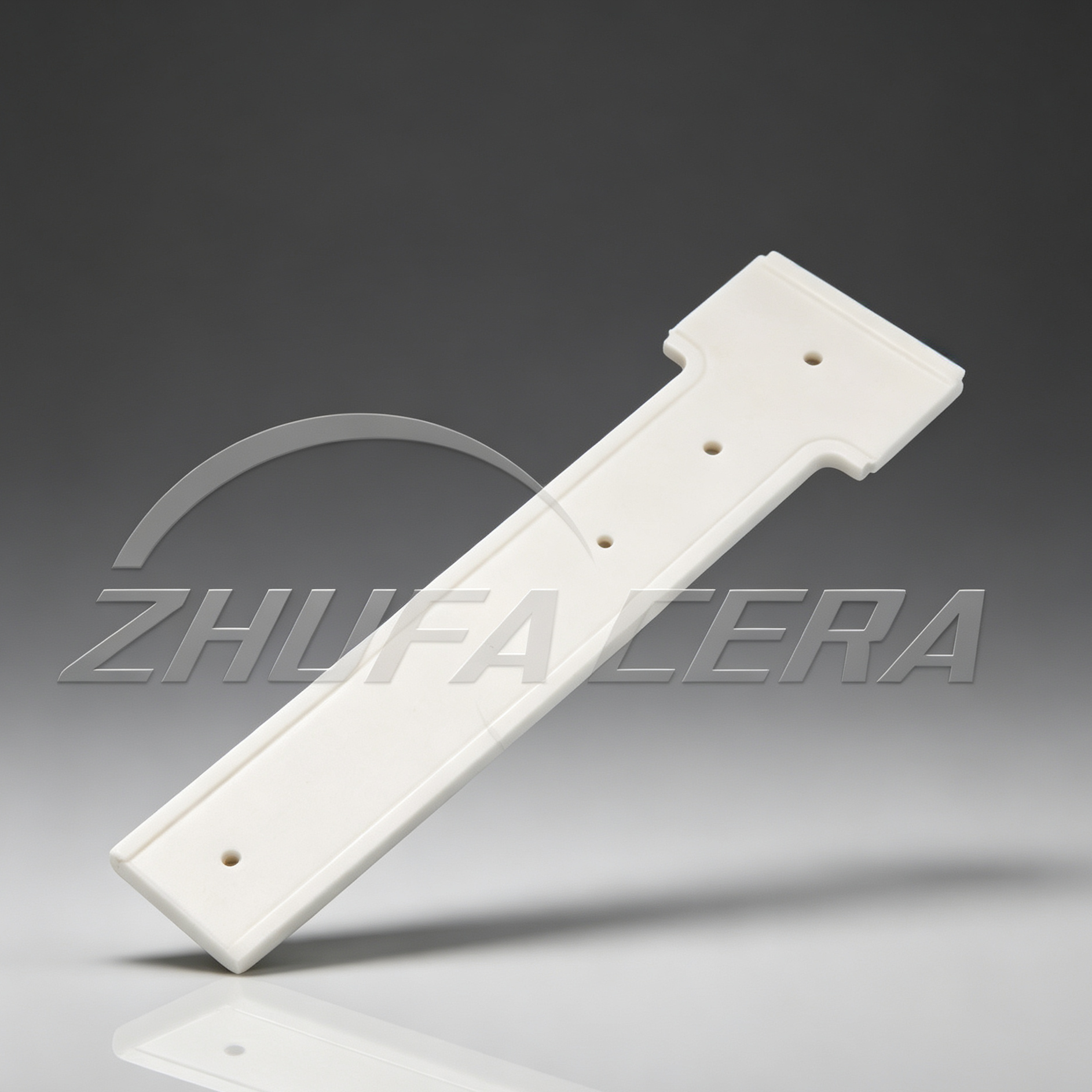

[Core structure diagram]

Ra ≤ 0.02 μm

2. Reaction Chamber Plasma Etching Focusing Ring

Mga pangunahing materyales: High purity single phase sintered silicon carbide o high density quartz replacement silicon nitride 。

Mga pangunahing teknikal na tagapagpahiwatig: Pagiging patag sa ibabaw ≤ 5 μm , side wall at step surface finish Ra ≤ 0.05 μm 。

Teknikal na halaga at pangangailangan ng paggiling ng salamin: Ang focus ring ay pumapalibot sa silicon wafer at direktang nakalantad sa malakas na fluorine / binomba ng chlorine-based plasma. Ang sobrang microscopic na pagkamagaspang ay magpapataas ng rate ng pagguho ng kemikal ng plasma at magbubunga ng mga exfoliated particle na nakakahawa sa wafer. Ang precision grinding ay maaaring mag-optimize ng grain boundary bonding state, mabawasan ang microscopic stress concentration, at makabuluhang pahabain ang buhay ng serbisyo nito sa etching cavity.

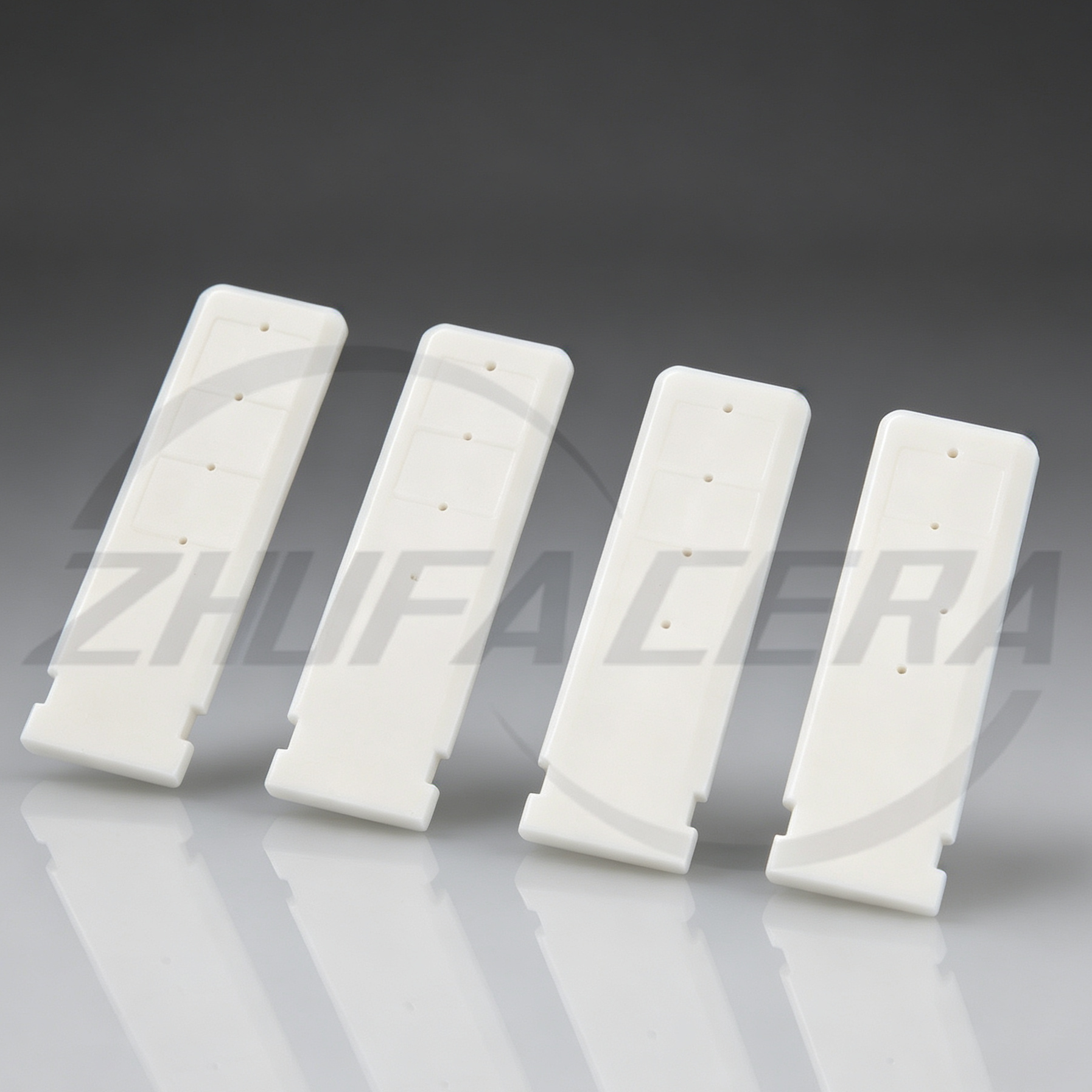

[Core structure diagram]

Ra ≤ 0.02 μm

3. Ceramic reference ruler para sa mga photolithography machine

Mga pangunahing materyales: Zero Thermal Expansion na Crystallized Glass Ceramic 或 Mataas na rigidity hot pressed silicon carbide.

Mga pangunahing teknikal na tagapagpahiwatig: linear expansion coefficient < 1.0×10⁻⁶/K , pagkamagaspang sa ibabaw Ra ≤ 0.01 μm , ang lokal na flatness ay umabot sa sub-micron level.

Teknikal na halaga at pangangailangan ng paggiling ng salamin: Bilang pangunahing benchmark para sa optical alignment at positioning, ang mga bahaging ito ay may zero tolerance para sa thermal deformation at mga geometric na error. Tinitiyak ng ultrasonic-assisted grinding at nano-level grinding ang sharpness at pangmatagalang geometric stability ng engraved line reference, na direktang tumutukoy sa overlay accuracy ng lithography machine.

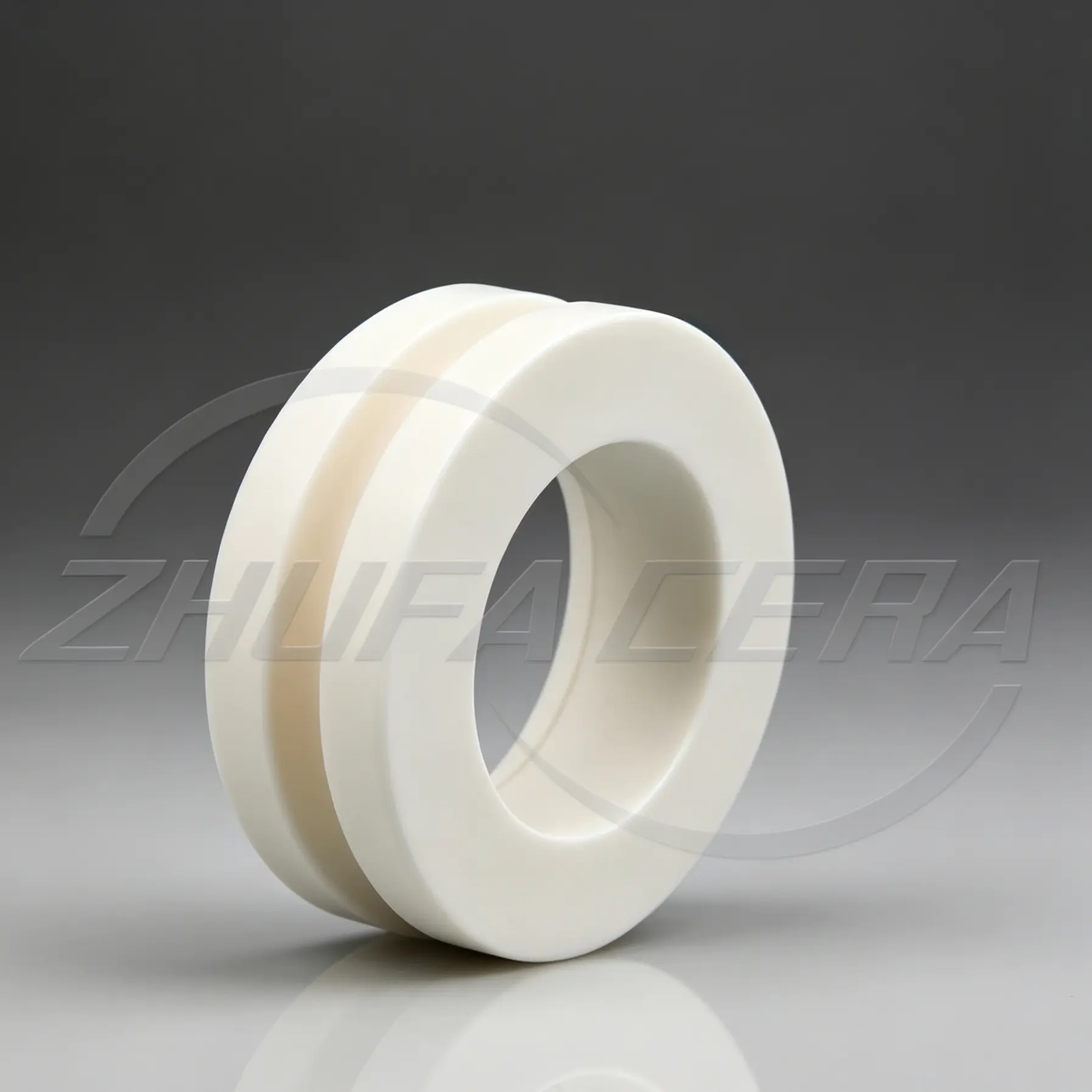

[Core structure diagram]

Ra ≤ 0.02 μm

4. Semiconductor ultra-precision air-bearing guide rails at slider

Mga pangunahing materyales: High-density alumina ceramics ( Al₂O₃ ) o reaction sintered silicon carbide.

Mga pangunahing teknikal na tagapagpahiwatig: Gabay sa tuwid na ibabaw ≤ 1 μm / 300mm , pagkamagaspang sa ibabaw Ra ≤ 0.02 μm , tigas HRA > 88 。

Teknikal na halaga at pangangailangan ng paggiling ng salamin: Ang micron-scale air film ay ginagamit sa pagitan ng air bearing guide rail at ng air bearing para makamit ang frictionless suspension motion. Kung may micron-level na mga marka ng kutsilyo o ripples sa gumaganang ibabaw ng guide rail, direktang magdudulot ito ng air film turbulence, vibration at “ gumapang ” kababalaghan. Ang napakataas na density ng ibabaw at napakababang friction coefficient na dala ng mirror grinding ay ang mga kinakailangan para sa pagsasakatuparan ng mataas na bilis at makinis na paggalaw ng nano-scale CNC positioning platform.

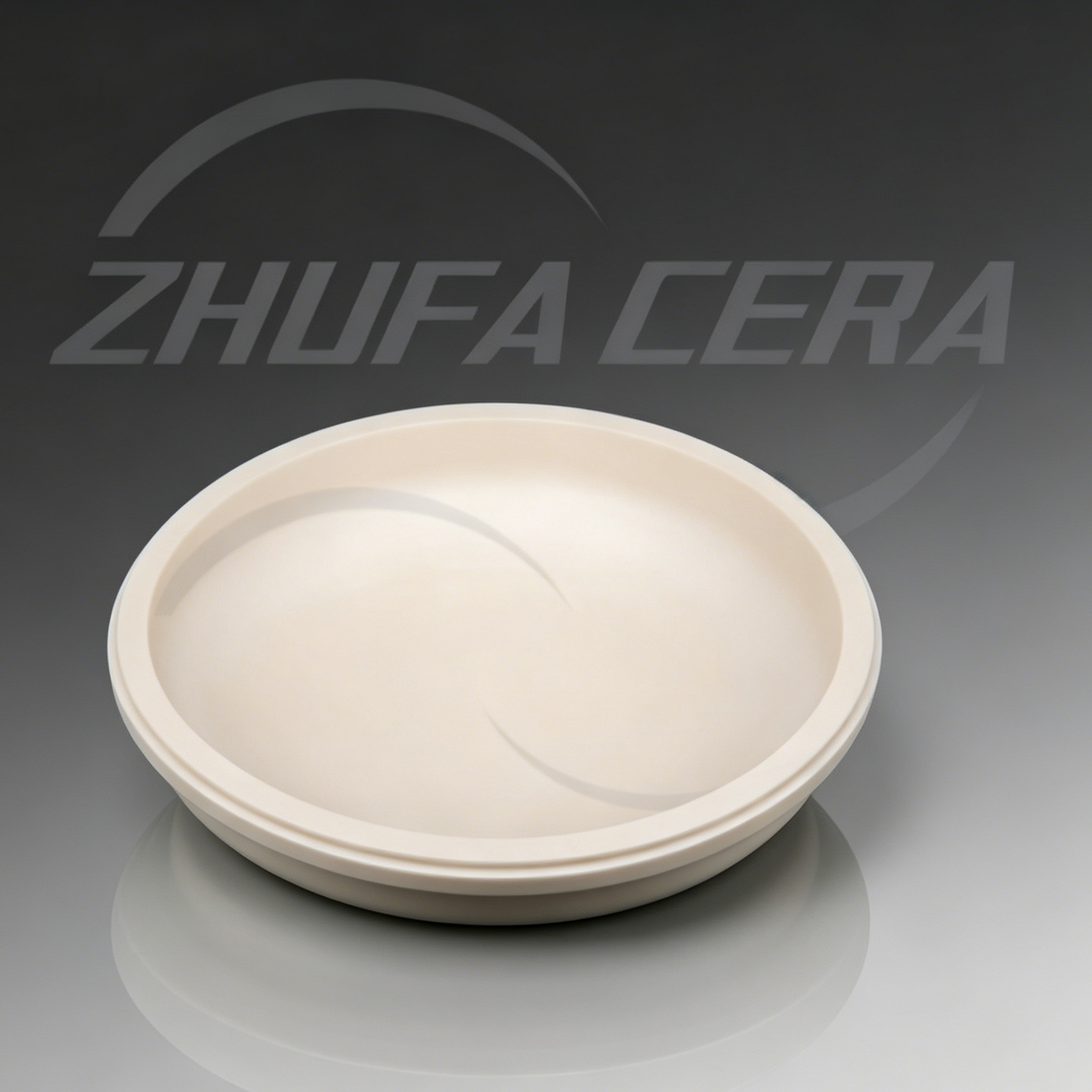

[Core structure diagram]

Ra ≤ 0.02 μm

5. Paano pumili ng isang maaasahang supplier ng precision ceramics?

Para sa mga gumagawa ng desisyon sa pagbili, kapag sinusuri ang mga supplier ng semiconductor structural ceramic, bilang karagdagan sa pagrepaso sa mga basic processing quotation, dapat din silang tumuon sa pagtagos sa sumusunod na tatlong pangunahing tagapagpahiwatig ng supply chain:

1. Iproseso ang closed loop at pangunahing kagamitan: I-verify kung mayroon ang supplier ELID Ang mga online na electrolytic sharpening grinder, ultrasonic auxiliary machining center at isang kumpletong hanay ng nano-scale grinding at polishing production lines ay maaaring maiwasan ang tolerance accumulation at quality control na dulot ng maraming proseso ng outsourcing.

2. Mga kakayahan sa pagtuklas at traceability: Kinakailangan ng mga supplier na magbigay ng mga white light interferometer, high-precision na three-dimensional na coordinate na mga instrumento sa pagsukat at mga ulat sa pagtuklas ng pagtagas ng helium mass spectrometry upang matiyak na ang mga bahagi tulad ng mga carrier plate at electrostatic chuck na inihatid sa bawat batch ay sumusunod sa Ra ≤ 0.02 μm At walang mahigpit na pamantayan para sa mga micro crack.

3. Suporta sa pagpapasadya ng engineering at pagtatasa ng pagkabigo: Suriin kung ang teknikal na koponan nito ay maaaring tumulong sa pagtutugma ng grado ng materyal at disenyo ng pag-optimize ng istruktura batay sa kapaligiran sa pagtatrabaho na ibinigay ng customer (tulad ng partikular na konsentrasyon sa plasma, mga kinakailangan sa mataas na boltahe na pagkakabukod).

Kung naghahanap ka ng maaasahang kasosyo na maaaring magbigay ng customized, high-precision semiconductor structural ceramics at mga pangunahing bahagi tulad ng mga wafer carrier at electrostatic chuck, mangyaring huwag mag-atubiling makipag-ugnayan sa amin para sa mga detalyadong sheet ng data ng materyal at mga customized na solusyon.
