Nangungunang Precision Manufacturing | Mga Pangunahing Aplikasyon ng Advanced Precision Ceramics sa Semiconductor Equipment

Sa mikroskopiko na mundo ng pagmamanupaktura ng semiconductor, ang ebolusyon ng mga proseso ng nanoscale ay hindi lamang isang paligsahan ng photolithographic na resolusyon, kundi isang lihim na labanan ng pinagbabatayan na materyal na agham. Habang ang paggawa ng chip ay patuloy na sumusulong patungo sa 3nm at mas mababa na mga proseso, ang kapaligiran ng proseso ay sumasailalim sa matinding pagsubok—ultra-high vacuum, napaka-corrosive na plasma, at thermal stress na sapat upang magdulot ng micron-level deformation.

Sa kontekstong ito, ang tradisyonal na metal at mga organikong materyales ay unti-unting umaalis mula sa pangunahing yugto ng teknolohiya dahil sa mga limitasyon sa kanilang mga pisikal na katangian. Ang katumpakan na mga bahagi ng ceramic ay naging isang kailangang-kailangan na "matibay na pundasyon" sa mga kagamitang semiconductor dahil sa kanilang mataas na tigas, mataas na elastic modulus, paglaban sa kaagnasan at mahusay na thermal stability. Ayon sa data ng industriya, tumalon sa humigit-kumulang 16% ang bahagi ng halaga ng mga precision ceramic na bahagi sa advanced na kagamitan sa semiconductor. Ito ay hindi na lamang isang kapalit ng mga bahagi, ngunit isang materyal na rebolusyon na may kaugnayan sa kaligtasan ng industriyal na kadena at ang pinakamataas na limitasyon ng proseso.

一、 从高纯氧化铝到功能性氮化物的跨越

半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。

Bilang ang pinakamalawak na ginagamit na oxide ceramic, ang pangunahing halaga ng high-purity alumina ay nasa "extreme chemical inertness" nito. Sa proseso ng dry etching, ang fluorine-based o chlorine-based na plasma ay magbubunga ng malakas na kemikal na pagguho ng lukab. Ang mataas na kadalisayan na alumina na may kadalisayan na higit sa 99.9% ay hindi lamang maaaring labanan ang pagguho ng plasma sa pamamagitan ng pagkontrol sa nilalaman ng karumihan, ngunit epektibo ring maiwasan ang pangalawang kontaminasyon ng ostiya ng mga metal ions. Ang materyal na ito, na nagbabalanse sa gastos at pagganap, ay malawakang ginagamit sa mga gas nozzle, distribution plate at cavity linings.

Gayunpaman, kapag ang proseso ay nagsasangkot ng matinding pagpapalitan ng init, ang aluminum nitride ay nagpapakita ng hindi mapapalitang mga pakinabang. Bilang isang nitride na may parehong mataas na thermal conductivity at mahusay na mga katangian ng pagkakabukod, ang thermal expansion coefficient nito ay nakakagulat na tumutugma sa solong kristal na silikon. Ang tugmang ito ay lubos na nakakabawas sa panganib ng wafer edge warping dahil sa thermal stress habang pinoproseso ang 12-inch na mga wafer. Sa kasalukuyan, ang aluminum nitride ay naging isang madiskarteng materyal para sa pagmamanupaktura ng mga electrostatic chuck at high-performance heaters, na direktang tumutukoy sa pinakamataas na limitasyon ng pagkakapareho ng temperatura sa proseso.

Bilang karagdagan, para sa downstream na packaging at precision transmission links, ang zirconia ay namumukod-tangi sa pambihirang mataas na tigas nito sa mga ceramic system. Sa pamamagitan ng mga prosesong nagpapatibay tulad ng yttrium stabilization, nalalampasan ng zirconia ang natural na hina ng mga ceramics, na nagbibigay-daan dito na makatiis ng high-frequency vibration at physical impact kapag gumagawa ng precision ceramic cleaver, bearings at valves, na makabuluhang nagpapalawak ng oras sa pagitan ng mga pagkabigo ng kagamitan.

2. Suportahan ang pagpapalakas ng proseso sa buong ikot ng buhay

Ang paglalapat ng mga precision ceramics ay hindi isang nakahiwalay na kapalit, ngunit malalim na naka-embed sa buong ikot ng buhay ng paggawa ng semiconductor.

sa Link sa pag-ukit sa harap , Bilang isang pangunahing bahagi upang maprotektahan ang gilid ng wafer at itama ang patlang ng daloy ng plasma, ang focus ring ay dapat mapanatili ang ganap na katatagan sa laki sa ilalim ng matinding kapaligiran. Ang focus ring na gawa sa precision ceramics ay maaaring makabuluhang bawasan ang pagpapalit ng dalas ng mga consumable, kaya pagpapabuti ng availability ng makina.

sa Sistema ng makina ng Lithography Kabilang sa mga ito, ang precision ceramics ay ang "behind-the-scenes heroes" na naghahangad ng tunay na katahimikan at katumpakan. Upang makamit ang katumpakan ng pagkakahanay sa antas ng nanometer, ang yugto ng workpiece ng makina ng photolithography ay nangangailangan ng napakataas na tiyak na higpit at mababang koepisyent ng pagpapalawak ng thermal. Ang mga guide rail, square mirror at vacuum suction cup na gawa sa silicon carbide at silicon nitride ay tinitiyak na sa panahon ng high-speed na paggalaw ng pag-scan, ang system ay hindi bubuo ng mga displacement offset na sapat upang makaapekto sa ani dahil sa maliit na init.

sa Back-end na proseso ng packaging , gumaganap din ng mahalagang papel ang precision ceramics. Ang pagkuha ng wire bonding bilang isang halimbawa, ang wear resistance at anti-adhesion na kakayahan ng ceramic riving knife sa ilalim ng high-speed na operasyon ay direktang nauugnay sa pagiging maaasahan ng bonding wire. Tinitiyak ng zirconia-based ceramics na ang bawat gintong wire na kasingnipis ng buhok ay maaaring tumpak na maiangkla dahil sa mahusay nitong kontrol sa pagkamagaspang sa ibabaw at pisikal na lakas.

3. Teknolohikal na tagumpay sa ilalim ng alon ng lokalisasyon

Mula sa pandaigdigang pananaw, ang high-end na merkado para sa precision ceramics ay matagal nang inookupahan ng ilang higante mula sa Japan, United States at Europe. Gayunpaman, sa malalim na pagsasaayos ng pandaigdigang kadena ng industriya ng semiconductor, ang domestic precision ceramics ay naghahatid sa isang ginintuang panahon ng pagbabago mula sa "laboratory research and development" tungo sa "industrialization at mass production".

Pag-upgrade ng mga proseso ng pagmamanupaktura: Ang mga domestic na kumpanya ay unti-unting nasakop ang buong prosesong teknolohiya mula sa high-purity na paghahanda ng pulbos hanggang sa advanced na paghubog. Lalo na sa larangan ng malalaking sukat ng air pressure sintered silicon nitride ceramics, sinira ng mga domestic teknolohikal na tagumpay ang pangmatagalang pag-asa sa mga pag-import at nakamit ang independiyenteng kontrol ng mga pangunahing bahagi.

Bidirectional na mga tagumpay sa laki at katumpakan: Sa malakihang pagpapalawak ng 12-pulgadang wafer fab, ang pangangailangan para sa malalaking diyametro, espesyal na hugis na mga ceramic na bahagi ay tumaas. Ang hinaharap na teknolohikal na kumpetisyon ay tututuon sa kung paano matiyak ang pare-parehong paglabas ng panloob na stress sa malalaking sukat na mga bahagi at makamit ang nanoscale surface finishing sa pamamagitan ng paggiling ng brilyante at laser microhole processing.

"Demetallization" at ultra-high purification: Upang makayanan ang mas advanced na mga proseso ng pagmamanupaktura, ang mga ceramic na materyales ay lumilipat patungo sa "4N (99.99%)" o kahit na mas mataas na kadalisayan. Ang pagbabawas ng mga bakas na dumi ng metal sa loob ng mga materyales ay naging tanging paraan upang mapabuti ang ani ng mga advanced na chips sa proseso.

Isulong ang "pagsulong" ng industriya sa pamamagitan ng "pagpipino" ng mga materyales

Ang mga precision ceramics ay hindi lamang mga bahagi ng semiconductor equipment, kundi pati na rin ang materyal na pinagmulan na sumusuporta sa modernong industriya ng microelectronics. Para sa mga inhinyero ng kagamitan, ang isang malalim na pag-unawa sa pisikal at kemikal na mga katangian ng mga ceramic na materyales ay ang batayan para sa pag-optimize ng pagganap ng makina; para sa mga gumagawa ng desisyon sa pagkuha, ang pagtatatag ng isang matatag at mataas na kalidad na ceramic supply chain ay ang susi sa pag-iwas sa mga panganib sa pagkaantala ng supply at pagpapabuti ng pangkalahatang gastos ng pagiging mapagkumpitensya ng pagmamay-ari.

Habang lumilipat ang semiconductor-grade advanced ceramics market ng China patungo sa daan-daang bilyon, nasasaksihan natin ang isang paglukso mula sa "pag-import ng materyal" patungo sa "pag-export ng teknolohiya".

[Propesyonal na konsultasyon at teknikal na suporta]

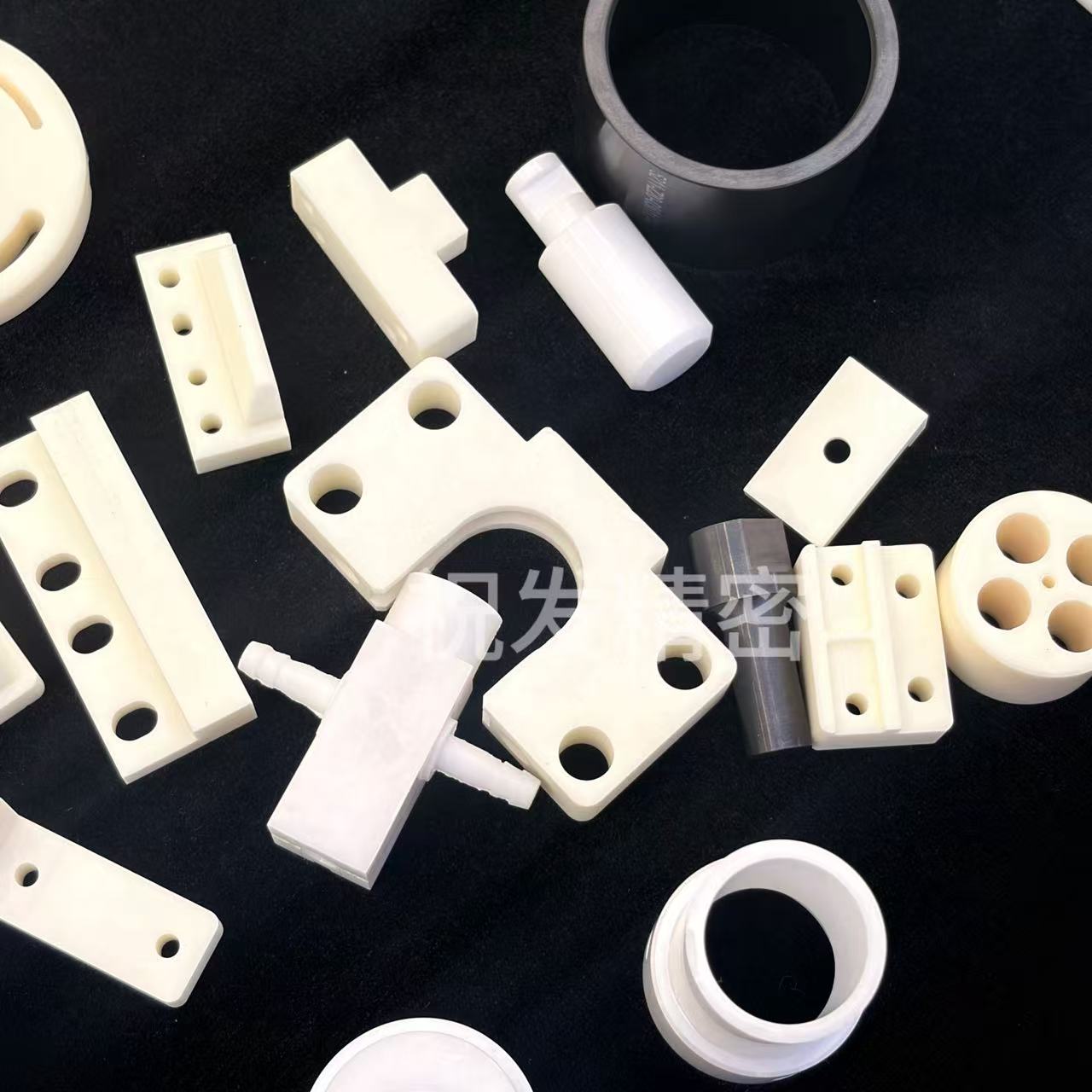

Lubos kaming nasangkot sa pagsasaliksik at pagpapaunlad ng mga precision ceramics sa semiconductor field sa loob ng maraming taon, na nagbibigay ng buong hanay ng mga customized na solusyon kabilang ang high-purity alumina, aluminum nitride, silicon nitride at zirconium oxide. Kung naghahanap ka ng mga ceramic na bahagi na kayang hawakan ang matinding kondisyon sa pagtatrabaho, o gusto mong magkaroon ng malalim na talakayan sa mga domestic na alternatibo, mangyaring makipag-ugnayan sa aming technical team.

Ang katumpakan ay umaabot sa malayo, ceramic core. Inaasahan naming tuklasin ang walang katapusang mga posibilidad ng mga materyales sa agham kasama mo.
